【회로이론】 6-16강. 등가회로의 존재성 반증

6-16강. 등가회로의 존재성 반증



추천글 : 【회로이론】 6강. RLC 예제

---

1. 문제 [본문]

2. 풀이 [본문]

---



1. 문제. 등가회로의 존재성 반증 [목차]



Figure. 1. 문제



2. 풀이 [목차]

⑴ 목적 : v_test = v_th + i_testR_th가 존재하는지 확인

⑵ 조건 : v_S와 R이 상수함수가 아닐 수 있음

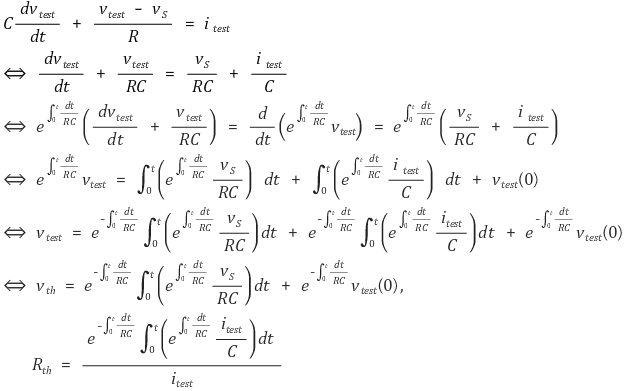

⑶ 수식 전개





⑷ 결론 : 과도현상에 있어서 등가회로가 특정 조건에서 존재하지 않을 수 있음

① 직류회로이론에서 등가회로는 존재함

② 교류회로이론에서 등가회로는 존재함



입력: 2016.01.18 20:19
